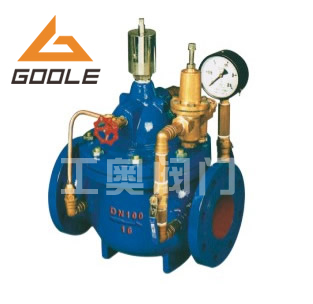

400X流量控制閥是 一種采用高精度先導式方式控制流量的多功能閥門。適用于配水管需控制流量和壓力的管道中，保持預定流量不變，將過大流量限制在一個預定直，并將上游高壓適 當減低，即使主閥上游的壓力發生變化，也不會影響主閥下游的流量。該閥一改常規節流閥使用孔板或純機械地減小流域面積的理，利用相關導閥，最大限度地減少 能力在節流過程中的損失。如遇緊急情況400X流量控制閥可以截止流量，避免損失?？刂旗`免度高，安全可靠，調試簡便，使用壽命長。
流量控制閥結構特點和用途
二、400X流量控制閥產品結構及特點介紹
由主閥、流量調節閥、針閥、導閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作，控制和調節主閥開度，使通過主閥的流量保持不變。本產品利用水力自力控制，不需要其它裝置和能源，保養簡便，流量控制穩定。
本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

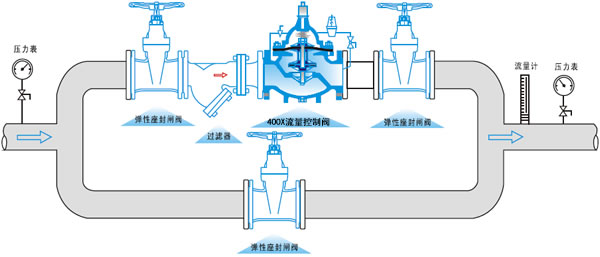

當閥門從進口端給水時，水流過針閥進入主閥控制室，并經過導閥、球閥流出主閥控制室到出口，此時主閥處于全開或浮動狀態。調定主閥上部的流量調節 閥，可為主閥設定一定開度。調節針閥開度和調節導閥彈簧壓力，即可使主閥開度保持在設定開度，并在壓力變化時導閥進行自動調節，保持流量不變。
| 公稱壓(Mpa) | 殼體試驗壓力(MPa) | 密封試驗壓力(MPa) | 出口可調壓力(MPa) | 壓力特性 △P2P1 | 流量特性 △P2P1 | 適用介質 | 介質溫度(℃) |
|---|---|---|---|---|---|---|---|
| 1.0 | 1.5 | 1.1 | 0.09-0.8 | P2×8% | P2×15% | 水 | 0-80 |
| 1.6 | 2.4 | 1.76 | 0.10-1.2 | P2×10% | P2×20% | ||
| 2.5 | 3.75 | 2.75 | 0.15-1.6 | P2×12% | P2×25% |
| 零件名稱 | 零件材料 |
|---|---|
| 閥體 閥蓋 | WCB |
| 閥座 閥盤 | 銅合金 |
| 密封圈 O型圈 | 丁腈橡膠 |
| 閥桿 | 2Cr13 |
| 彈簧 | 50CrVA |
| 針型閥 | 銅合金 |
| 球閥 | 銅合金 |
| 浮球閥 | 銅合金 |
| 微型過濾器 | 不銹鋼 |
|

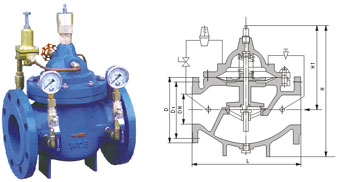

公稱通徑
|
尺 寸
|
||||
|
DN(mm)
|
L
|
F1
|
F
|
H1
|
H
|
|
20
|
150
|
136
|
292
|
247
|
342
|
|
25
|
160
|
136
|
292
|
247
|
342
|
|
32
|
180
|
136
|
292
|
247
|
342
|
|
40
|
200
|
155
|
330
|
278
|
395
|
|
50
|
203
|
155
|
330
|
278
|
395
|
|
65
|
216
|
165
|
350
|
298
|
405
|
|
80
|
241
|
175
|
365
|
313
|
430
|
|
100
|
270
|
195
|
410
|
350
|
510
|
|
125
|
300
|
220
|
455
|
365
|
560
|
|
150
|
330
|
230
|
475
|
420
|
585
|
|
200
|
400
|
255
|
530
|
450
|
675
|
|
250
|
480
|
300
|
623
|
470
|
730
|
|
300
|
550
|
340
|
700
|
490
|
760
|
|
350
|
622
|
415
|
840
|
526
|
840
|
|
400
|
685
|
430
|
880
|
570
|
910
|
|
450
|
750
|
430
|
880
|
570
|
910
|
